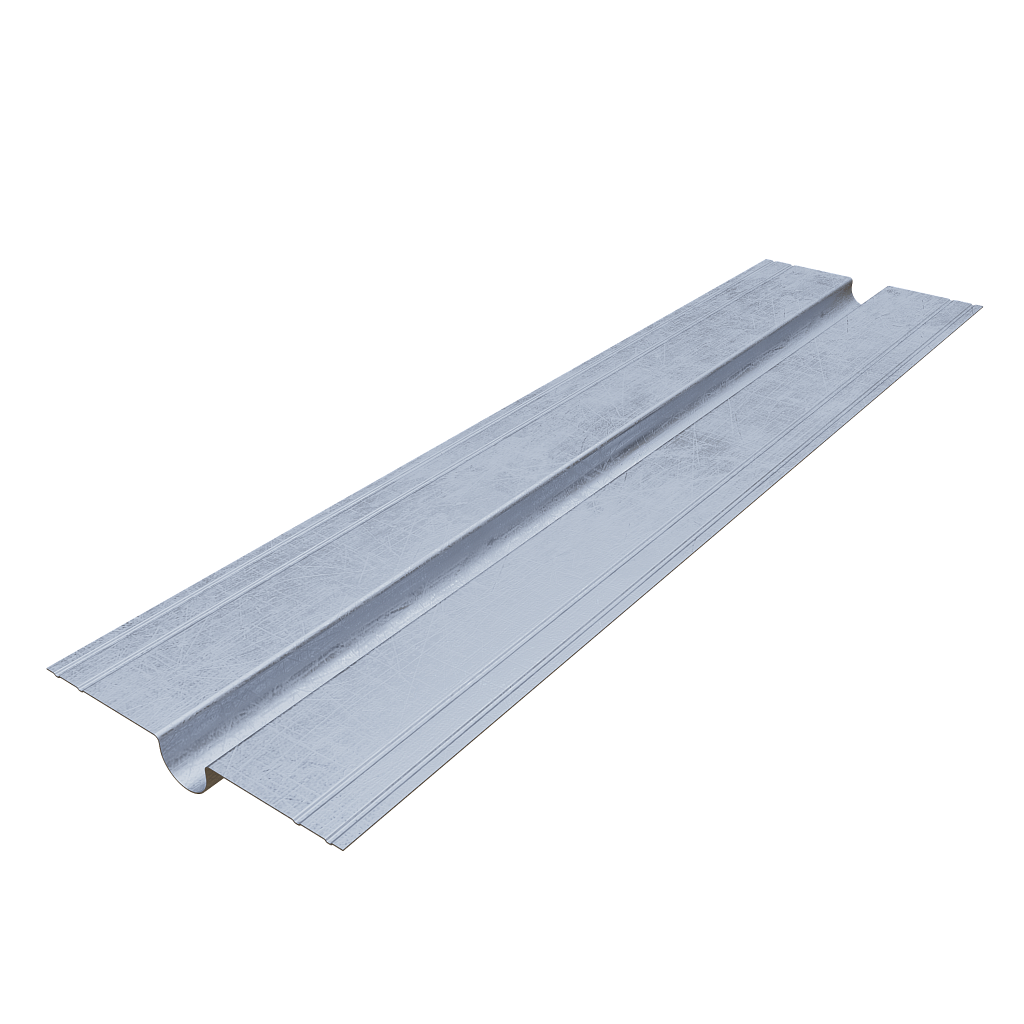

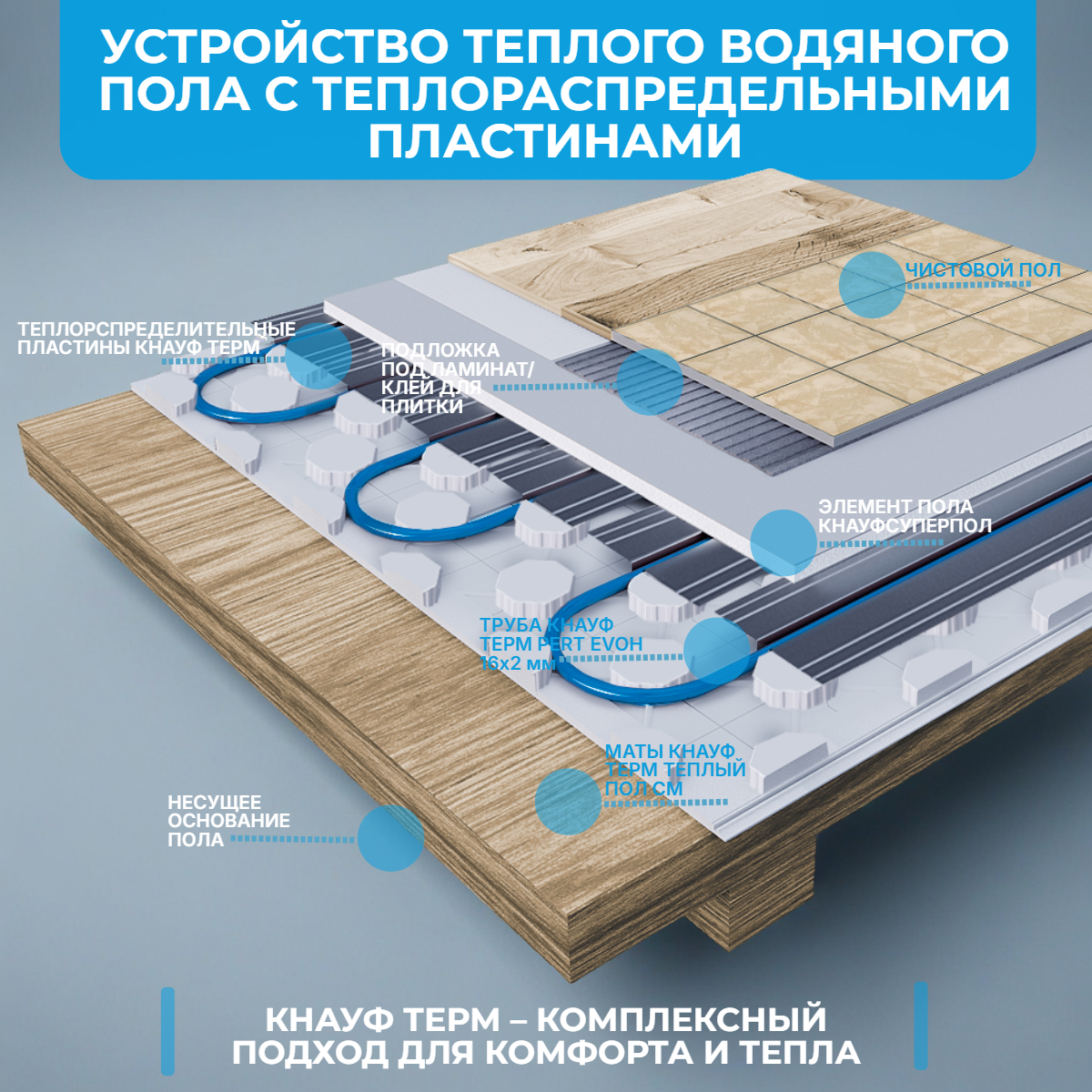

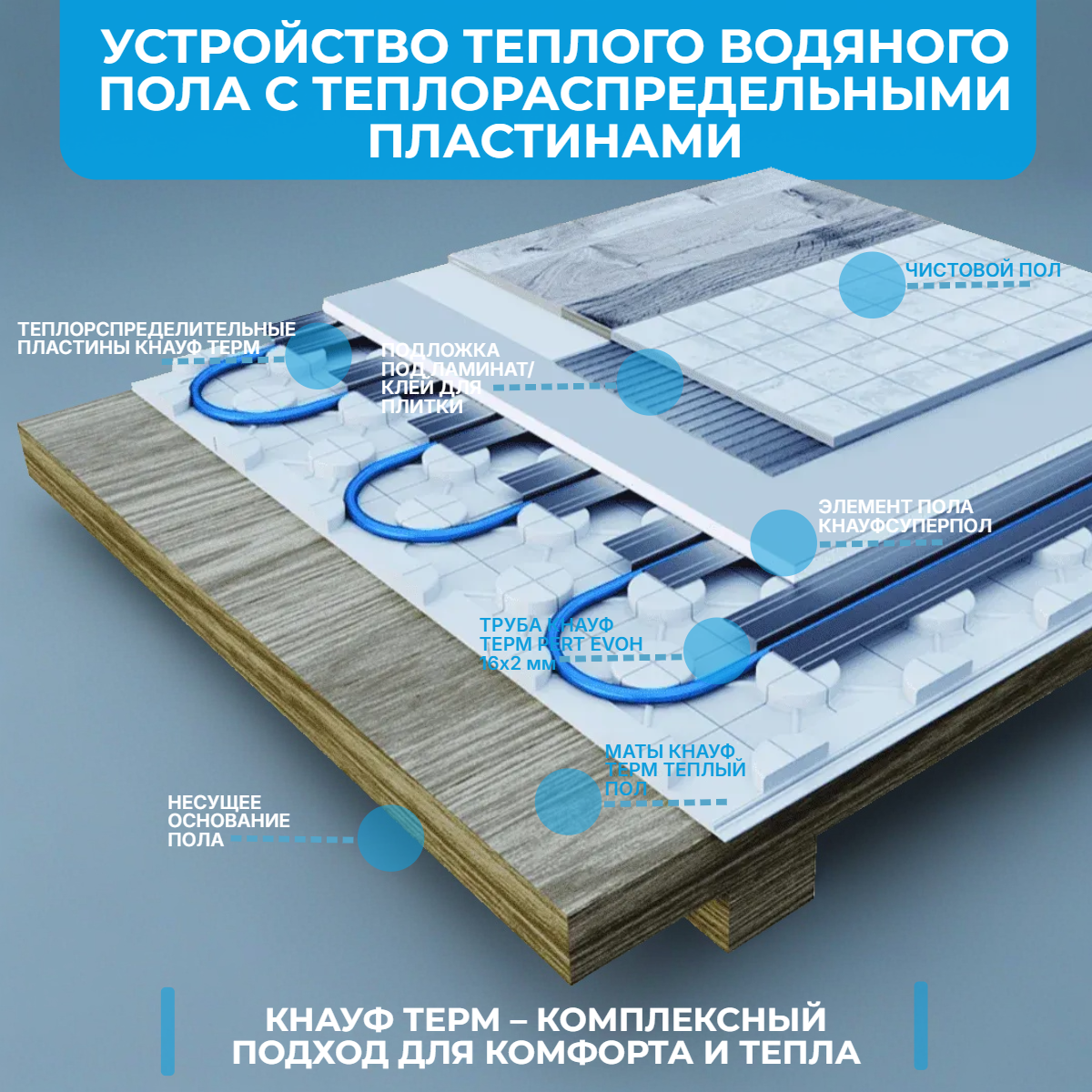

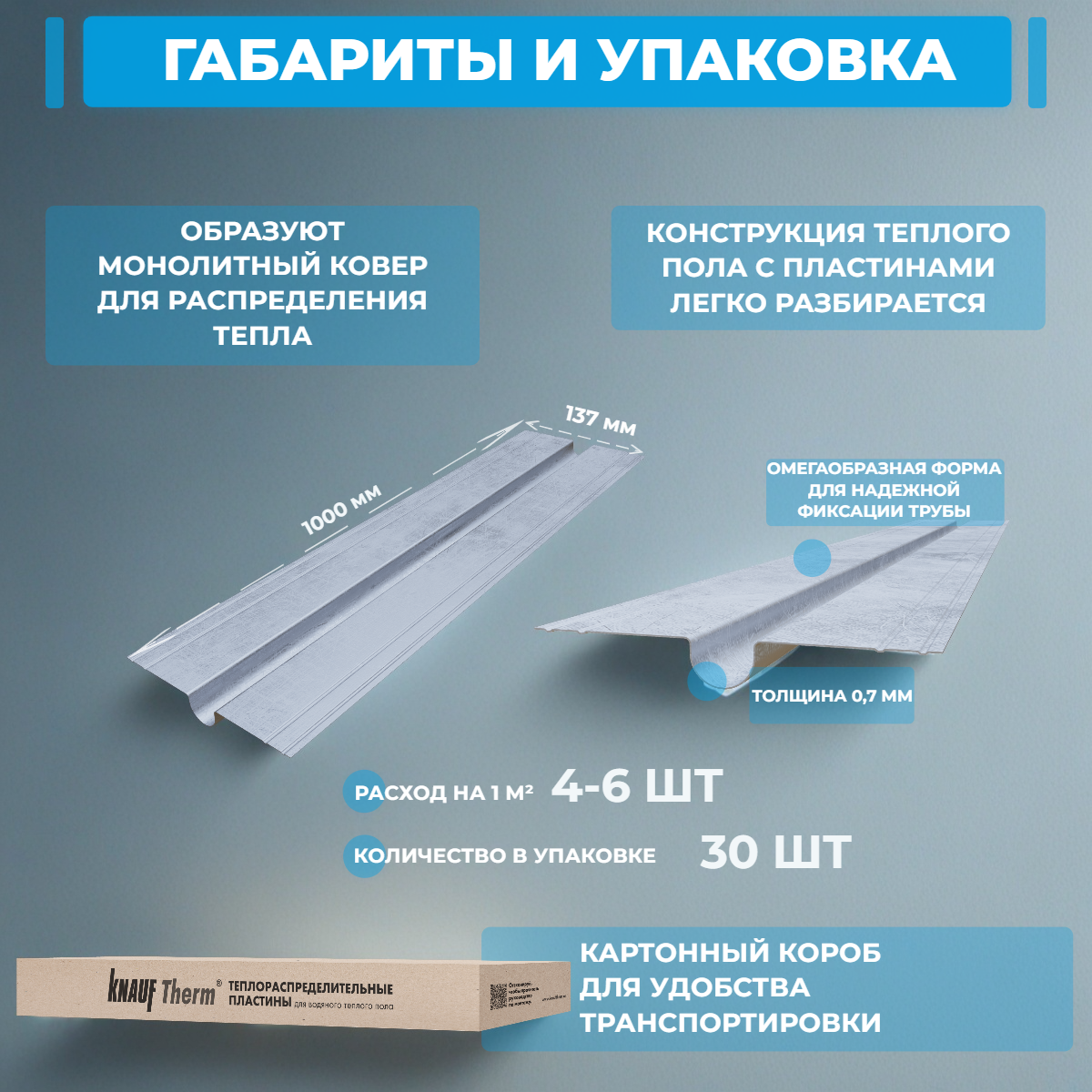

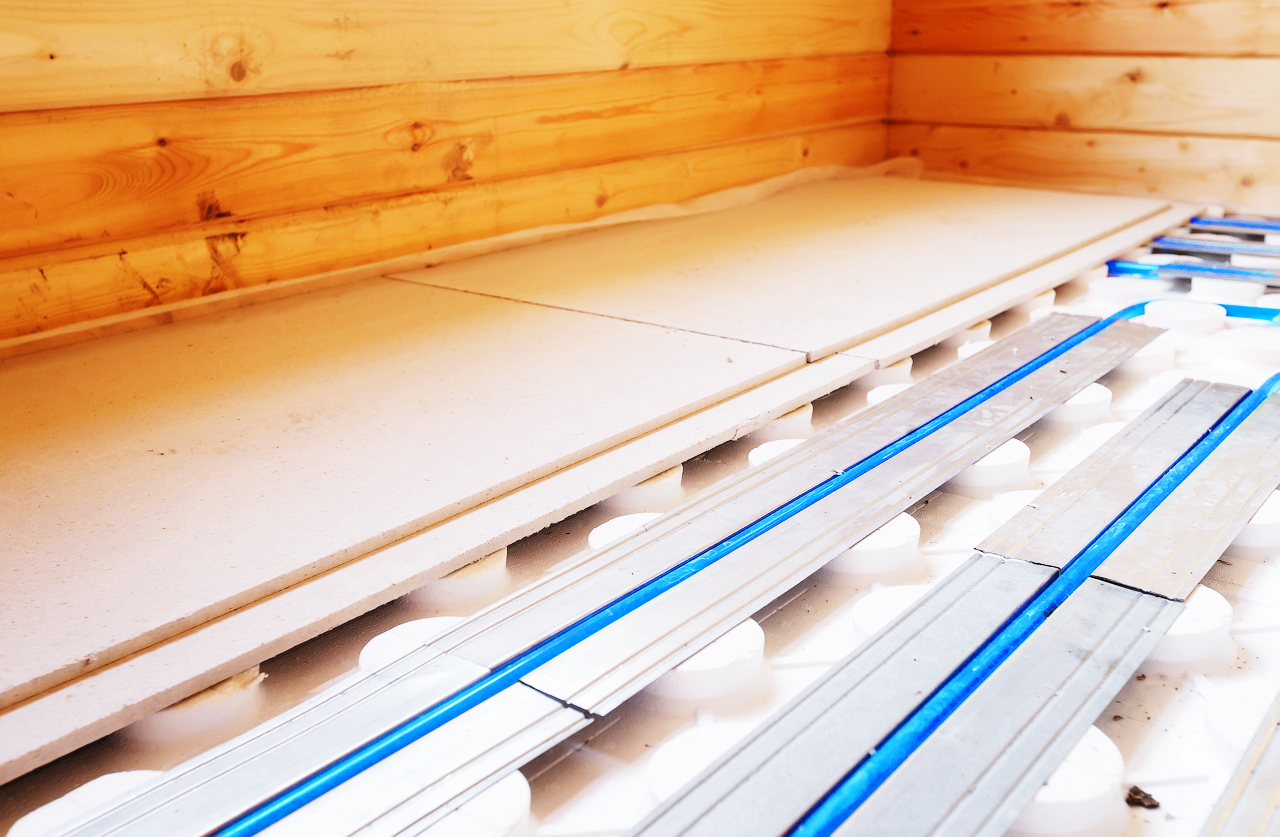

Теплораспределительные пластины KNAUF Therm. Это оцинкованные стальные листы омегаобразной формы. Они укладываются на пол, чтобы обеспечить равномерный нагрев помещения т.е. выполняют в системе функцию стяжки. На 1 кв. м пола требуются 4 таких пластины. Толщина одной пластины при это составляет всего 0,7 мм. Они позволяют выполнять монтаж теплого пола в квартирах и домах со слабым фундаментом, а также экономят высоту потолка.

Пластины KNAUF THERM имеют канал для прокладки трубы KNAUF THERM PERT EVOH диаметром 16 мм и ребра жесткости для усиления конструкции и компенсации теплового расширения.

Монтаж системы теплых полов с применением плит Knauf Therm® Теплый Пол поэтапно:

1. Подготовить основание. Поверхность должна быть ровной, чистой, строго горизонтальной. Неровности по
площади не должны превышать ±5 мм. При необходимости поверхность выравнивается дополнительной
стяжкой.
2. Устройство гидроизоляции. Если в расположенном ниже помещении повышенная влажность, то желательно
уложить гидроизоляцию (полиэтиленовая пленка, битумная или полимерная мембрана, битумные мастики и
т.д.) Наибольшее распространение получили гидроизоляционные полиэтиленовые пленки. Их толщина должна
быть от 0,25 до 0,4 мм. Нахлест полиэтиленовых полотнищ друг на друга должен быть не менее 12-15 см, его
следует тщательно проклеить строительным скотчем. Кроме того, необходим припуск полиэтиленовой
гидроизоляции на стены на величину толщины стяжки.
3. После выравнивания поверхности необходимо вдоль боковых стен уложить демпферную ленту шириной не
менее 5мм для компенсации теплового расширения монолита теплого пола. Она должна быть уложена вдоль
всех стен, обрамляющих помещение, стоек, дверных коробок, отводов и т.п., а также вдоль деформационных
швов. Лента должна выступать над запланированной высотой конструкции пола минимум на 20 мм.
4. Далее укладывается слой теплоизоляции для предотвращения утечки тепла в нижние помещения. В качестве
теплоизоляции монтируются плотно «в замок» плиты теплого пола Knauf Therm® Теплый Пол. Если согласно
тепловому расчёту необходимо увеличить слой теплоизоляции, то в этом случае применяются плиты KNAUF
Therm® ПОЛ до необходимой проектной толщины.
5. Раскладка труб водяного отопления диаметром 16-20 мм осуществляется с определенным шагом и в нужной
конфигурации, согласно проектного решения.
Укладка трубы производится по разметке, нанесенной на плиты Knauf Therm® Теплый Пол, между
специальными выступами (бобышками). Шаг укладки рассчитывается и лежит в пределах от 10 до 30 см для
равномерного нагрева поверхности пола.
6. После раскладки труб, непосредственно перед заливкой стяжки, производится проверка (опрессовка) системы
для исключения протечек при давлении, превышающим 1,5 от рабочего, но не менее 0,3 Мпа.
7. При заливке цементно-песчаной стяжки труба должна находиться под давлением воды 0,3 МПа при комнатной
температуре. Минимальная толщина стяжки для укрытия трубопроводов должна быть на 10-15 мм больше
диаметра трубопроводов. Главные правила создания финишной стяжки таковы: если укладывается
металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3
мм2, а размер ячеек – не менее 10 на 10 см. Листы сетки не должны пересекать деформационных швов.
Деформационные швы необходимы для компенсации теплового расширения стяжки. Если в качестве
армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют
непосредственно в раствор. Заливку финишной стяжки выполняют из смесей для наливных полов, специальных
строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов
позволяет ускорить процесс высыхания стяжки толщиной до 5 см.
8. Пуск системы осуществляется только после полного высыхания стяжки. Температура воды при пуске системы
должна быть комнатной. После пуска системы ежедневно увеличивать температуру подаваемой воды на 5°С
до рабочей температуры. Температура теплоносителя в системе теплых полов не должна превышать 55°С.
9. Далее можно производить обустройство пола декоративным покрытием – линолеумом, керамической плиткой
и т.п.
