Потолки из КНАУФ-листов

5027

02.10.2017

ОБЩИЕ СВЕДЕНИЯ

кнауф_потолки_01Подвесные потолки с использованием КНАУФ-листов (гипсокартонных листов, ГКЛ) предназначены для повышения предела огнестойкости несущих конструкций перекрытий, улучшения тепло - и звукоизоляции, скрытия
электропроводки и инженерного оборудования, а также для декоративной отделки помещений.

Подвесные потолки не являются конструктивными (несущими) элементами здания. Устройство подвесных потолков позволяет исключить "мокрые" процессы в отделочных работах, улучшить качество отделываемых поверхностей и повысить производительность труда.

Подвесные потолки состоят из несущих конструкций, подвесов, соединительных элементов и облицовочного материала. В качестве облицовочного материала в системах П 111, П 112 и П 11З применяется гипсокартонный лист (информационный лист К 71).

Несущая конструкция подвесного потолка состоит из металлического или деревянного каркаса. Элементы металлического каркаса (П 112, П 113) - профиль потолочный (ПП 60/27) и профиль направляющий (ПН 28/27), изготовленные из оцинкованной стали по ТУ 1121-004-04001508-2003 (инф. лист К 6). Элементы деревянного каркаса в системе П 111- деревянные бруски с влажностью не более 12+3%. Подвесы, применяемые в системах подвесных потолков, предназначены для закрепления (подвески) потолочных профилей (брусков) к несущим конструкциям перекрытия. Подвесы закрепляются на несущей конструкции перекрытия анкерными элементами (ж/б потолок) или винтами (по деревянным лагам). Соединители служат для скрепления основных (профили, которые крепятся посредством подвесов к несущему основанию) и несущих (профили, которые крепятся к основным и являются несущим основанием для обшивки) профилей в одном или разных уровнях.

ТИПЫ КОНСТРУКЦИЙ
*Рекомендуется для устройства подвесных потолков в небольших помещениях.

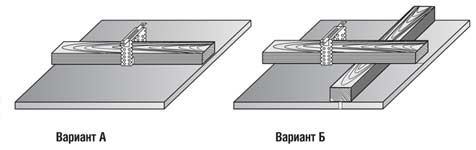

кнауф_потолки_02Потолок на деревянном каркасе П111
Конструкция - деревянный каркас, выполненный из брусков прямоугольного
сечения с закрепленными на нём КНАУФ-листами.

Вариант А *
Несущие бруски прикреплены к несущим конструкциям перекрытия при помощи прямых подвесов. КНАУФ-лист крепится к несущим брускам. Масса 1 м2 потолка - около 11,5 кг.

Вариант Б
Основные бруски прикреплены непосредственно к несущим конструкциям перекрытия при помощи прямых подвесов. Основные и несущие бруски, на которых крепится гипсокартонный лист, расположены в разных уровнях. Масса 1 м2 потолка - около 13,5 кг.

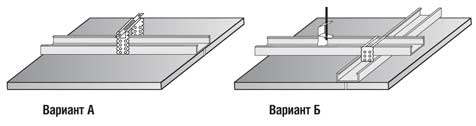

кнауф_потолки_03Потолок на металлическом каркасе П112
Конструкция - металлический каркас, выполненный из потолочного профиля с
закрепленными на нем КНАУФ-листами.

Вариант А *
Несущие профили прикреплены к несущим конструкциям перекрытия при помощи прямых подвесов. КНАУФ-лист крепится непосредственно к ним. Масса 1 м2 потолка - около 11,5 кг.

Вариант Б

Основные профили подвешены к несущим конструкциям перекрытия при помощи регулируемых подвесов. Основные и несущие профили, на которых крепится КНАУФ-лист, расположены в разных уровнях.
Масса 1 м2 потолка - около 13,5 кг.

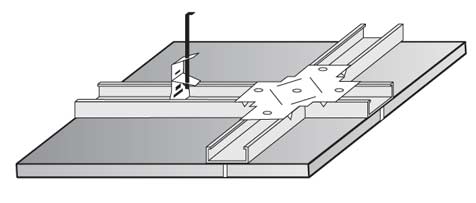

кнауф_потолки_4Потолок на металлическом каркасе П113
Конструкция - металлический каркас, выполненный из потолочного профиля с закрепленными на нем КНАУФ-листами. Основные профили подвешены к несущим конструкциям перекрытия при помощи регулируемых подвесов.
Несущие профили, на которые крепится КНАУФ-лист, расположены в одной плоскости с основными.
Масса 1 м2 потолка - около 13 кг.


ШАГ ПОДВЕСОВ И ОСНОВНЫХ ПРОФИЛЕЙ В РАЗЛИЧНЫХ КОНСТРУКТИВНЫХ СХЕМАХ ПОДВЕСНЫХ ПОТОЛКОВ.

Класс нагрузки, р, кН/м2, =< 0,15
Конструктивное решение подвесного потолка
П211 А П211 Б П212 А П212 Б П213
Подвесов Основных брусков Подвесов Основных брусков Подвесов Основных брусков Подвесов Основных брусков Подвесов Основных брусков
850 - 850 850 1000 - 900 1000 1000 1200
0,15<р<0,3 750 - 750 750 1000 - 750 1000 650 1200
0,3<р<=0,5 600 - 600 600 750 - 600 750 600 1200



ПОРЯДОК РАБОТ ПРИ УСТРОЙСТВЕ ПОДВЕСНЫХ ПОТОЛКОВ

В общем случае монтаж подвесных потолков ведется в следующем порядке:
- разметка проектного уровня подвесного потолка и мест крепления основных брусков (система П 111) или металлических профилей (система П 112, П 113), а также мест крепления подвесов;
- крепление подвесов к несущим конструкциям перекрытия с помощью винтов или анкерных гвоздей (в зависимости от материала несущих конструкций перекрытия);
- монтаж и крепление к несущим конструкциям перекрытия вентиляционного и другого встроенного оборудования, а также встроенных коммуникаций (при необходимости);
- 'закрепление на подвесах основных профилей (брусков), а также направляющих профилей (П113) к ограждающим конструкциям;
- выравнивание основных профилей (брусков) в одной плоскости с помощью подвесов;
- крепление к основным профилям (брускам) несущих профилей (брусков) в конструкции П 113 и в вариантах Б в конструкциях П 111, П 112;
- установка с помощью телескопического подъемника или подпорок гипсокартонных листов в проектное положение и крепление их с помощью самонарезающих винтов с потайной головкой (шурупов типа ТМ) к каркасу с шагом не более 170 мм
- заделка швов между гипсокартонными листами и углублений от винтов шпаклевкой КНАУФ-Фугенфюллер или КНАУФ-Унифлот; > грунтование поверхности под окраску.

ОСНОВНЫЕ ТРЕБОВАНИЯ ПРИ ПРОИЗВОДСТВЕ РАБОТ

Монтаж потолков из КНАУФ-листов ведется в период отделочных работ в холодное время года при подключенном отоплении), когда закончены работы, способные значительно повысить влажность в помещении.
Отделочные работы с использованием систем сухой отделки КНАУФ должны выполняться в строгом соответствии с требованиями проекта и технической документации КНАУФ в условиях, соответствующих эксплуатационным. Перед монтажом КНАУФ-листы должны пройти обязательную акклиматизацию (адаптацию) в помещении.

Винты, крепящие КНАУФ-лист к каркасу, должны входить в лист под прямым углом и проникать в металлический каркас на глубину не менее 10 мм, а в деревянный каркас на глубину не менее 20 мм. Головки винтов должны быть утоплены в лист на глубину около 1 мм. Изогнутые, неправильно ввернутые винты должны быть удалены и заменены новыми в местах, расположенных на расстоянии около 50 мм от прежних.

КНАУФ-листы, как правило, располагаются вертикально несущим брускам (П 111) или профилям (П 112, П 113) так, чтобы поперечные стыки, образуемые обрезанной кромкой, находились на бруске или профиле.

Шпаклевание продольных швов производится с применением бумажной армирующей ленты, укладываемой вдавливанием в предварительно нанесенный слой шпаклевки.
После высыхания первого слоя шпаклевки наносится накрывочный и при необходимости финишный слои.

Поперечные швы, образуемые торцевыми (не оклеенными картоном) кромками, устраиваются на вставке из металлического профиля или деревянного бруска. Смещение торцевых стыков смежных листов должно составлять не менее 400 мм. Торцевые стыки заделываются при помощи шпаклевочной смеси КНАУФ-Фугенфюллер. Для этого необходимо с помощью отборного рубанка снять фаску под углом 45 на 1/3 толщины листа, после чего зашпаклевать с использованием армирующей ленты.

Углубления от винтов должны быть зашпаклеваны. После высыхания зашпаклеванная поверхность шлифуется и вся поверхность обшивки обрабатывается грунтовкой КНАУФ-Тифенгрунд. На стыке стена-потолок должна устанавливаться разделительная лента. Расположение электрических проводов в пространстве каркаса потолка должно исключать возможность повреждения их острыми краями элементов каркаса или винтами во время крепления гипсокартонных листов.

РАСХОД МАТЕРИАЛОВ
Расход материалов дан на 1 м2 потолка из расчета площади 10 м х 10 м = 100 м2 без учета возможных потерь.



Наименование материалов входящих в комплект
Ед. изм. Расход на 1 кв.м.
кв.м. П 211 А П 211 Б П 212 А
П 212 Б
П2131
1 КНАУФ-лист (гипсокартонный лист) пог.м.
1,0 1,0 1,0 1,0
1,0
2 Профиль ПП 60/27 пог.м. - - 2,6
3,2 2,9
3 Профиль ПН 28/27 пог.м. - - - - *
4 Брусок основной 30x50
пог.м. - 1,3 - - -
5 Брусок несущий 30x50
шт.
2,1 2,1 - - -
6 ПП - удлинитель профилей 60x27
шт. - - 0,4 0,6 0,2
7 ПП - соединитель профилей двухуровневый
шт. - - - 2,3
-
8 ПП - соединитель профилей одноуровневый
шт. - - - - 1,7
9
Подвес с зажимами для профиля ПП 60/27 и
шт. - - - 1,3 0,7
тяга подвеса или взамен:
шт. - - - 1,3 0,7
подвес прямой для профиля ПП 60/27 и
шт. - - 1,5 1,3 0,7
Шуруп (винт самонарезающий) LN 3,5x9 для соединения ПН и ПП профилей
шт. - - 3,0 4,6 10,0
(прямых подвесов с ПП профилем)
шт. - - - (7,2) (12,0)
10 Подвес прямой для брусков
шт. 2,6
1,7 - - -
Шуруп (винт самонарезающий) длиной 30 мм (для крепления подвеса к бруску)
шт. 5,2 3,4 - - -
11 Шуруп (винт самонарезающий) ТК 25
шт. - -
17,0 17,0 23,0
Шуруп (винт самонарезающий) ТК 35
шт. 17,0 17,0 - - -
12
Шуруп (винт самонарезающий) для соединения брусков
шт. - 2,7 - - -
13
Дюбель анкерный металлический для ж/б потолка
шт.
2,6 1,7 1,5 1,3
0,7
Дюбель для крепления ПН-профиля
- - - - **
14
Шпаклевка КНАУФ-Фугенфюллер или
кг
- - - - -
КНАУФ-Унифлот (для заделки швов)
0,4 0,4 0,4 0,4
0,4
15 Лента армирующая
пог.м
1,2
16 Лента уплотнительная КНАУФ-Дихтунгсбанд для П 213
пог.м по количеству ПН 28/27
17 Грунтовка КНАУФ-Тифенгрунд
л 0,035
18
Лента разделительная
пог.м по периметру помещения



Примечания: 1. * Количество соответствует периметру помещения.
2. ** Количество определяется заказчиком из расчета: два дюбеля на 1 пог. м ПН-профиля 28/27.
